Tilslutning af telefonlinje
Forbindelsesmetoden varierer afhængigt af telefonlinjen.
-
Hvis du slutter printeren direkte til telefonstikket i væggen/hvis du tilslutter printeren med xDSL-splitteren:
-
Hvis du slutter printeren til en anden linje, f.eks. en xDSL:
Hvis forbindelsen er forkert, kan printeren ikke sende/modtage faxer. Tilslut printeren korrekt.
Vigtigt
-
Tilslut ikke faxenheder og/eller telefoner parallelt (gælder kun USA og Canada).
Hvis to eller flere faxenheder og/eller telefoner er tilsluttet parallelt, kan nedenstående problemer opstå, og printeren fungerer muligvis ikke korrekt.
-
Hvis du løfter røret på den telefon, som er tilsluttet parallelt under afsendelse eller modtagelse af fax, kan faxbilledet måske blive beskadiget, eller der kan ske en kommunikationsfejl.
-
Tjenester, som f.eks. Afsender-id, fungerer måske ikke korrekt på telefonen.
Hvis du ikke kan undgå parallelle forbindelser, skal du indstille modtagetilstanden til Tlf.prioritetstilst. (TEL priority mode). Men vær opmærksom på, at ovenstående problemer kan opstå. Du kan kun modtage faxer manuelt.
-

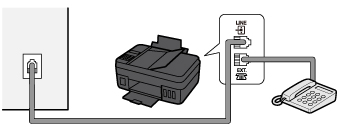

Grundlæggende tilslutning (tilslutning til den almindelige telefonlinje)
Sørg for, at printeren er slukket, slut den ene ende af den medfølgende telefonledning til telefonstikket ved mærket "LINE" på printeren. Slut derefter den anden ende til telefonstikket på væggen eller til telefonstikket på xDSL-splitteren.
![](screens/o_pr_022.jpg)
Sørg for, at printeren er slukket, når du slutter telefonen til printeren, slut den ene ende af det modulære kabel til stikket til ekstern enhed ved mærket "EXT." på printeren. Slut derefter den anden ende til telefonstikket på telefonen.
![](screens/o_pr_033.jpg)
![](screens/o_pr_00.jpg)
Vigtigt
-
Sørg for at tilslutte telefonlinjen, før printeren tændes.
Hvis du tilslutter telefonlinjen, mens printeren er tændt, skal du slukke for printeren og tage stikket ud. Vent 1 minut, og tilslut derefter telefonlinjen og strømstikket.
Bemærk
-
Der henvises til Set bagfra for oplysninger om placeringen af telefonstikket og stikket til ekstern enhed.
-
Før du tilslutter en telefon eller en telefonsvarer, skal du fjerne hætten på telefonstikket.
-
Til brugere i Storbritannien:
Hvis stikket på den eksterne enhed ikke kan sluttes til stikket på printeren, skal du købe en B.T.-adapter, som tilsluttes på følgende måde:
Slut B.T.-stikket til det modulære kabel, der forbinder den eksterne enhed, og slut derefter B.T.-stikket til stikket til ekstern enhed.
Tilslutning af forskellige linjer
I dette afsnit beskrives det, hvordan forskellige linjer tilsluttes.
Dette er eksempler, og der er ingen garanti for, at de passer til alle tilslutningsbetingelser. Du kan finde flere oplysninger i brugervejledningen, der fulgte med den netværksenhed (styringsenheder, f.eks. xDSL-modem (Digital Subscriber Line) eller terminaladapter), du slutter til printeren.
Bemærk
-
xDSL er den generiske betegnelse for digital højhastighedskommunikation over telefonlinjer, f.eks. ADSL/HDSL/SDSL/VDSL.
-

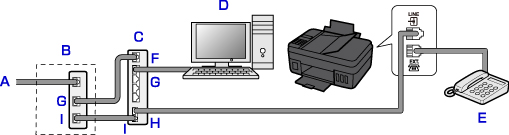

Tilslutning af en internettelefon
-
DSL (Digital Subscriber Line)
-
xDSL- modem (splitter er muligvis ikke indbygget i modemmet)
-
Bredbåndsrouter, der er kompatibel med internettelefon
-
Computer
-
Telefon eller telefonsvarer
-
WAN-port (Wide Area Network)
-
LAN-port (Local Area Network)
-
TEL-port
-
LINE-port
* Konfigurationer for og navne på porte kan variere afhængigt af produktet.
Bemærk
-
Når du opretter forbindelse til xDSL-linjen, skal du vælge samme linjetype, som du har abonnement på, i Tlf-linjetype (Telephone line type).
-
-

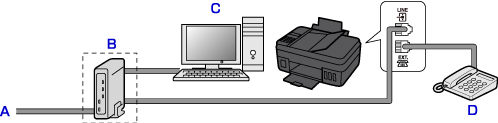

Tilslutning til xDSL
-
Analog abonnentlinje
-
xDSL- modem (splitter er muligvis ikke indbygget i modemmet)
-
Computer
-
Telefon eller telefonsvarer
Vigtigt
-
Når splitteren ikke er indbygget i modemmet, skal du ikke opdele telefonlinjen før splitteren (vægside). Og tilslut ikke splittere parallelt. Printeren vil muligvis ikke fungere korrekt.
Bemærk
-
Når du opretter forbindelse til xDSL-linjen, skal du vælge samme linjetype, som du har abonnement på, i Tlf-linjetype (Telephone line type).
-
-
Oprette forbindelse til en ISDN-linje
Du kan finde flere oplysninger om ISDN-forbindelsen (Integrated Service Digital Network) og indstillingerne i de vejledninger, der blev leveret sammen med terminaladapteren eller opkaldsrouteren.
